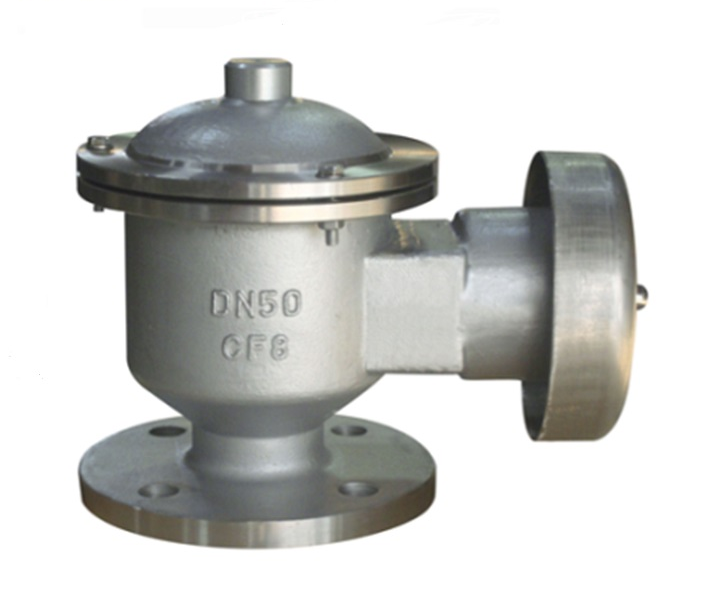

呼吸閥的作用原理

呼吸閥由壓力閥和真空閥組成，安裝于常壓或低壓儲罐上，能隨罐內正負壓變化而自動啟閉，使罐內外氣壓差保持在允許值范圍內。呼吸閥能夠維護儲罐氣壓平衡，充分利用儲罐本身的承壓能力來減少介質排放，利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持罐的密閉性；當向罐內補充介質，使罐內上部氣體空間的壓力升高，達到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不再繼續加高；當向罐外抽出介質，使罐內上部氣體空間的壓力下降，達到呼吸閥的操作負壓時，罐外的大氣將呼吸閥的負壓閥盤頂開，外界氣體進入罐內，使罐內的壓力不再繼續下降，罐內與罐外的氣壓平衡，從而保護了儲罐。簡言之，呼吸閥能夠在泵注入、抽出介質或熱交換的條件下提供壓力或真空泄放，從而防止儲罐破裂或被抽癟。

呼吸閥的選用

根據SH/T3007-2014石油化工儲運系統罐區設計規范，及SY/T0511.1-2010石油儲罐附件第1部分：呼吸閥中的規定，呼吸閥規格尺寸的選用原則如下。

（1）參照規范，按照呼吸閥的通氣量來選擇呼吸閥的規格尺寸及數量。

（2）對照呼吸閥制造廠家提供的各種規格的呼吸閥在各種壓力等級下呼出或吸入的性能曲線，選用呼吸閥規格尺寸。

（3）呼吸閥的起跳壓力應低于該呼吸閥所在儲罐的設計壓力，從而保護儲罐不受損壞，但應高于該儲罐的操作壓力，以確保儲罐的正常操作。

呼吸閥是常壓、低壓儲罐中不可少的安全附件。通過計算呼吸閥的呼吸量，進而確定呼吸閥的規格和數量。

呼吸閥的作用

呼吸閥的作用就像流感病毒四處肆掠的時候，我們須帶口罩等防護措施一樣。當然我們的挖掘機所處的環境壓力要大得多。

總的來說，呼吸閥有兩個作用，一是在吸氣時去掉外部空氣的灰塵，防止灰塵侵入油箱；二是保持液壓系統管路、油箱吸油和回油兩側、外界大氣、及液壓泵進油管形成穩定的壓差，防止局部壓力過大，從而避免油箱變形和液壓泵吸空的情形。

呼吸閥安裝在液壓油箱吸油側上方，使油箱吸油側成為液壓系統中壓力低的部位，幾乎與外界大氣壓力相近。

油箱內的液壓油油量經常會發生變化，同時內部的空氣也會進行吸氣與排氣。在這種運行狀態下，呼吸閥就可以發揮其作用。
